Назначение РГС-10 м3
Резервуар горизонтальный стальной РГС-10 м3 предназначен для наземного хранения нефтепродуктов (ГСМ), противопожарного запаса воды, технологических жидкостей. Изготавливаются согласно требованиям ПБ 03-584-04, ГОСТ 34347-2017
Теплоизоляция, установка греющего элемента, комплектация навесным оборудованием - согласно требованиям Заказчика
При давлении до 0,04 МПа применяется плоская форма днищ, при давлении 0,07 МПа - коническая форма днищ.

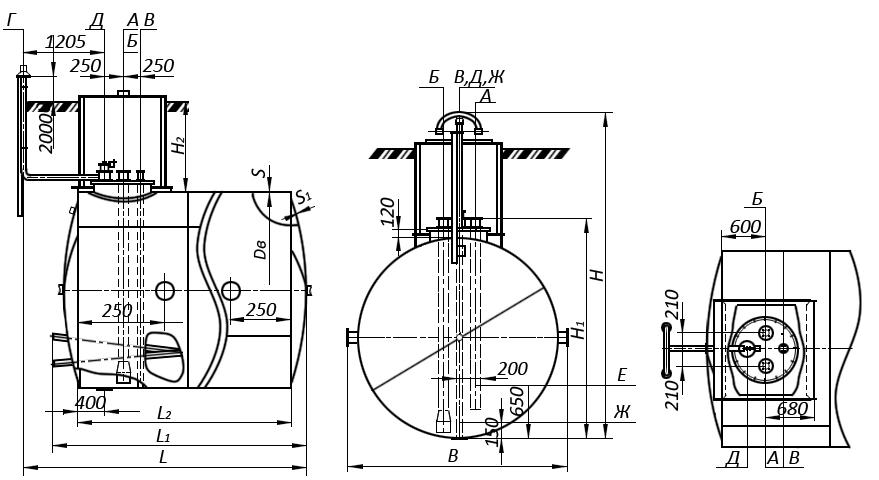

Технические характеристики резервуара горизонтального стального РГС-10 м³ наземного расположения
Наименование параметра | РГС-10 (наземного расположения) | |
---|---|---|
Рабочее давление, МПа | налив | |
Рабочее давление в теплообменном устройстве, МПа | 0,4 | |
Рабочая температура, °С | От 0 до 90 *) | |
Допустимая минимальная стенки резервуара, °С | Ст3 | Минус 40 |
092С-15 | Минус 60 | |
Внутренний диаметр резервуара, Dв, мм | 2200 | |
Длина резервуара, L, мм | 3335 | |
Расстояние между опорами, L1, мм | 2750 | |
Длина цилиндрической части резервуара, L2, мм | 2840 | |
Расстояние до штуцера дренажа, L3, мм | 1100 | |
Толщина корпуса резервуара, мин/мах, мм | 4/10 | |
Ширина резервуара, В, мм | 2400 | |
Высота резервуара, Н, мм | 3685 | |
Высота резервуара при транспортировке, Н1, мм | 2650 | |
Площадь поверхности теплообмена, м2 | 3,2 | |
Масса резервуара, кг | 2520 | |
Установленный срок службы, лет | 10 | |
Среда в резервуарах | Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная) | |
Среда в теплообменном устройстве | Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная) |
* - Параметры рабочей температуры уточняются по опросному листу заказчика
